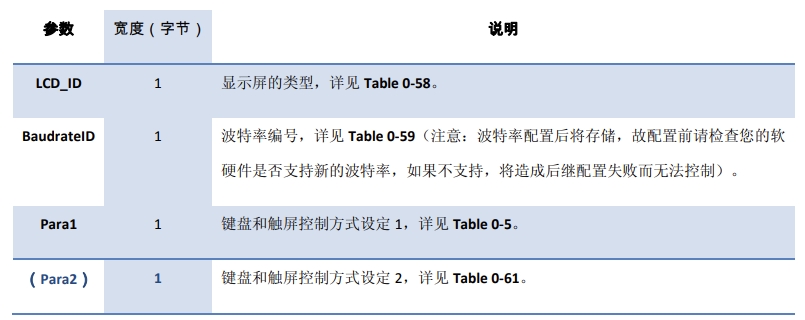

发送:0xaa 0xe0 0x55 0xaa 0x5a 0xa5 LCD_ID BaudrateID Para1 (Para2) 0xcc 0x33 0xc3 0x3c
接收:0xaa 0xe0 LCD_ID BaudrateID Para1 (Para2) 0xcc 0x33 0xc3 0x3c
说明:本配置保存在闪存中,掉电后配置依然存在,如 Para2 已被配置过则返回。

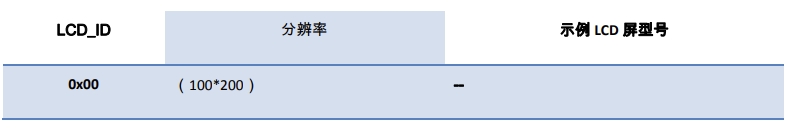

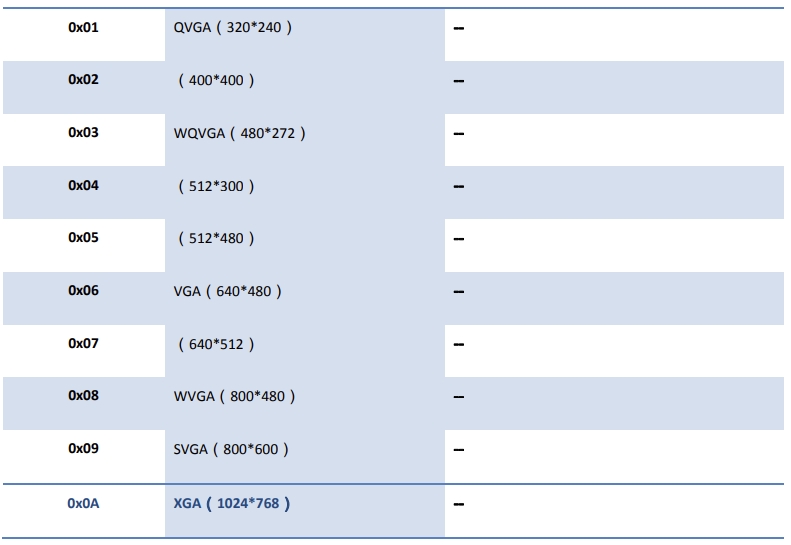

显示屏类型
说明:对应相同分辨率不同型号的 LCD 屏,模块硬件可能需要相应修改程序。

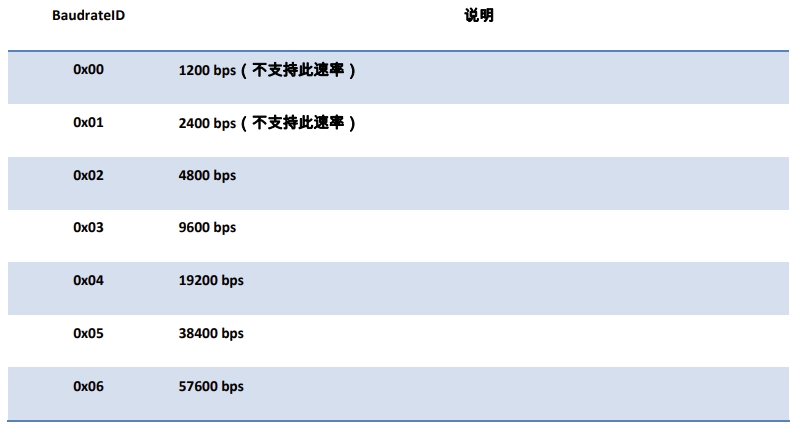

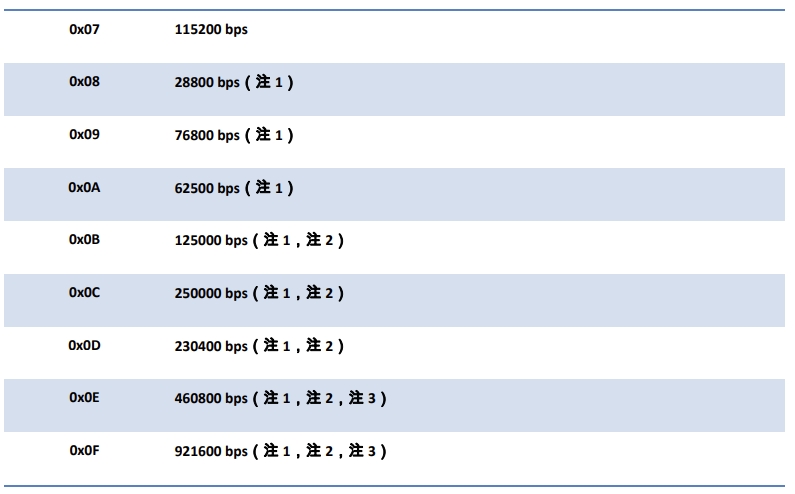

波特率编号
注 1:特殊串口速率可能不为 PC 或虚拟串口所支持,谨慎使用。
注 2:115200bps 以上速率可能不为低速 RS232 芯片所支持,谨慎使用
注 3:高串口速率下载图片时会引发串口忙信号(同时蜂鸣器会有反应),此速率下下载图片尽量关闭 RTC 显示以获得更高的串口带宽或者按忙信号控制下载速度。

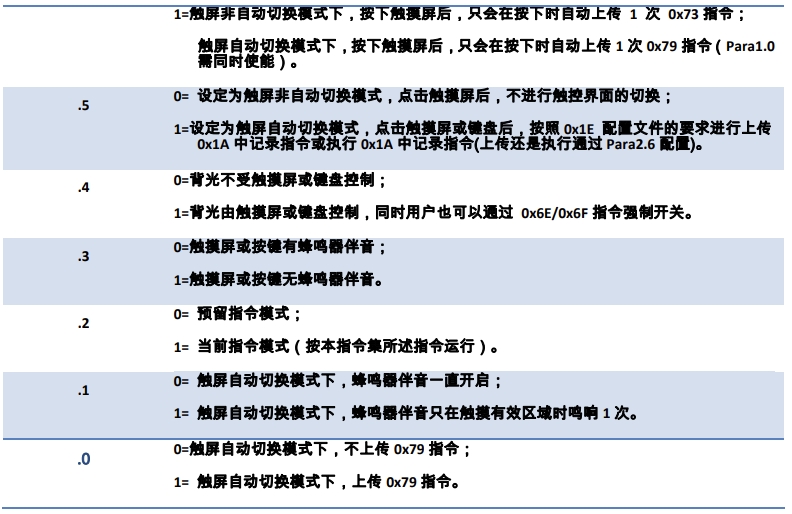

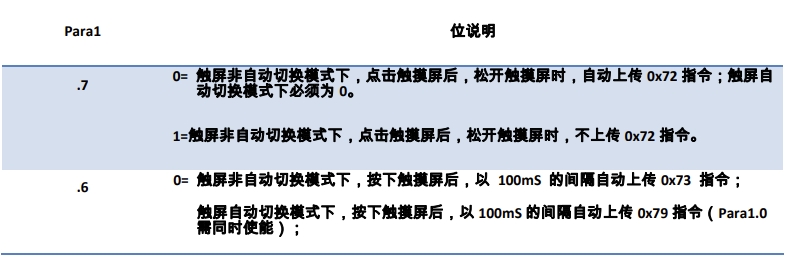

键盘和触屏控制方式 1

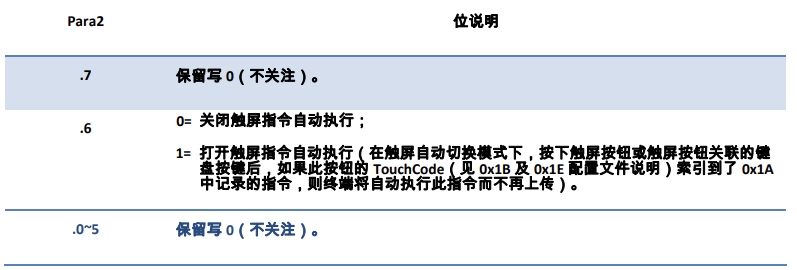

键盘和触屏控制方式 2
参数配置(0xe0)衍生指令:

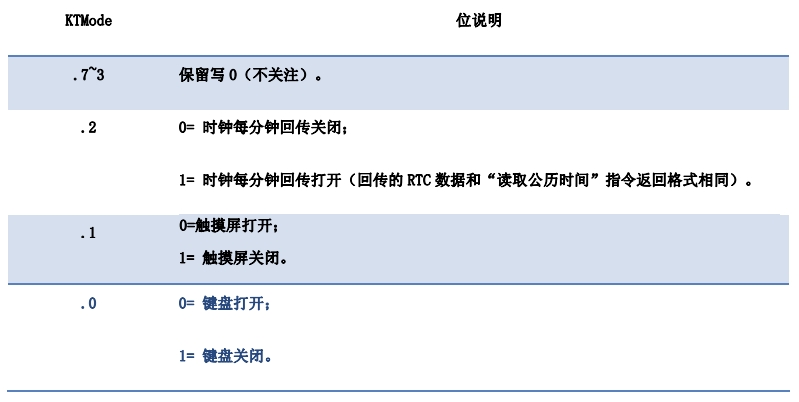

发送:0xaa 0xe0 KTMode 0xcc 0x33 0xc3 0x3c
接收:无
说明:此指令为衍生指令,供一些有特殊需求的用户使用,用来关闭或打开键盘和触摸屏,防止一些误操作如 Demo 演示时的不当触摸等。
